设

 备

 简

 介

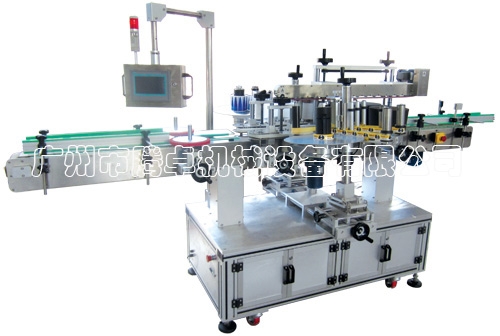

本系列贴标机适用于扁瓶单侧面、双侧面高精度贴标，附加圆瓶贴标机构，可用于圆瓶定位贴标，甚至方瓶、异形瓶及方瓶的四面或三面包围式贴标，大大提高设备的使用范围，为经济用户及追求效率用户彻底解决了一机多用的大问题。

 设

 备

 特

 点

 标

 头

1、 多维空间调整：标头可实现8维空间调整，倾角调整，附加位置显示器，准确定位调节。

2、 标头横向平移：标头工作中可通过横向平移标头实现贴标位置的微调。

3、 各调节机构全部实现快速调节，无需工具。

4、 采用双压辊设计，充分提高标签的张紧力，特别利于超薄标签出标。

5、 各结构部件全部经数控加工，各部件高精度配合，保证设备的精度等级。

6、 新型标签离合器，使张力更稳定，运行更加平稳，标头上下调节装置，使调整更顺畅，标板更稳定。

7、 专用刮板支架，方便调整。

 压

 带

 机

 构

1、主马达双排链条传动，加大传动力矩，减小链条的变形。

2、分离式压带垫条，利于散热，还可根据不同工位的要求采用不同的压力设置。

3、压带大跨度支撑，双螺杆调整，螺杆之间采用链条传动，实现同步调整。

4、大范围高度调整，可调节区域0~400mm, 便于产品种类更换。

 整

 形

 机

 构

1、采用机械传动，主输送线、压带、整形带通过齿轮传动，由一台大功率伺服马达带动，完全同步运行，并可实现无段式调速。

2、采用加大的螺旋伞齿轮传动，提高运行的安全性能。

3、二维空间调整，增大设备适用范围。

 输

 送

 线

1、采用高精度输送板带，实现输送线与压带的绝对同步。

2、加宽板带设计，大功率伺服马达驱动，扩充了设备的使用范围。改变输送线的运行惯性，以获取更为

   精确的贴标效果。
